2024年6月19日

ミネベアミツミ株式会社

ミネベアミツミグループのミツミ電機、AC/DC電源向け2次側同期整流制御IC「MM4069」を発売
~業界最高クラス*の高速動作を特長とし、電源の高効率化を実現~

ミネベアミツミグループのミツミ電機株式会社(以下、ミツミ電機)は、AC/DCフライバック電源向け2次側同期整流制御IC「MM4069」を発売開始いたします。

世界的にカーボンニュートラルの取組みが推進される昨今において、様々な電子機器等における省エネルギー化、高効率化は喫緊の課題です。AC/DC電源においても、比較的容易に高効率化を実現できる2次側同期整流方式の採用が増加しています。
ミツミ電機では、ラインアップを強化し、お客様の様々な需要に対応すべく、MM4069を開発しました。

MM4069は高速動作をおもな特長とし、従来のPWM(Pulse Width Modulation)制御方式に加えて、スイッチング周波数の高いACF(Active Clamp Flyback)制御方式に対応します。高速ターンオフ/オン機能により、ボディダイオード整流期間の発生による導通損失を抑制し、スイッチング周波数が高い電源に対しても効果的な制御が可能となります。
さらに、MM4069では内蔵しているサーマル検出機能により、同期整流周辺回路のオープン/ショート時などでMOSFETの発熱が継続した場合、1次側保護機能で電源を停止させることが可能です。なおミツミ電機では、MOSFETとIC周辺部品を実装できる評価基板を用意しているため、整流用ダイオードと置き換えることで、容易に効率改善効果を確認していただくことができます。

* ミネベアミツミ調べ

【標準電源】VOUT:3.3V~34Vの範囲で使用可能

画像:【標準電源】VOUT:3.3V~34Vの範囲で使用可能
画像:***
ロゴ:ミネベアミツミグループ「グリーンプロダクツ」製品

ミネベアミツミグループ「グリーンプロダクツ」製品

特長・概要

  • ① 広いVCC動作範囲(3.12V~34V)
  • ② スイッチング周波数が高い電源へ対応(最大周波数800kHz対応)
  • ③ 高速ターンオン/オフによる高効率
  • ④ 面実装MOSFET使用時の過熱保護機能内蔵(サーマル検出機能)

主な用途

フライバック電源において、従来のダイオード整流から同期整流に置き替えることでセット消費電力を低減

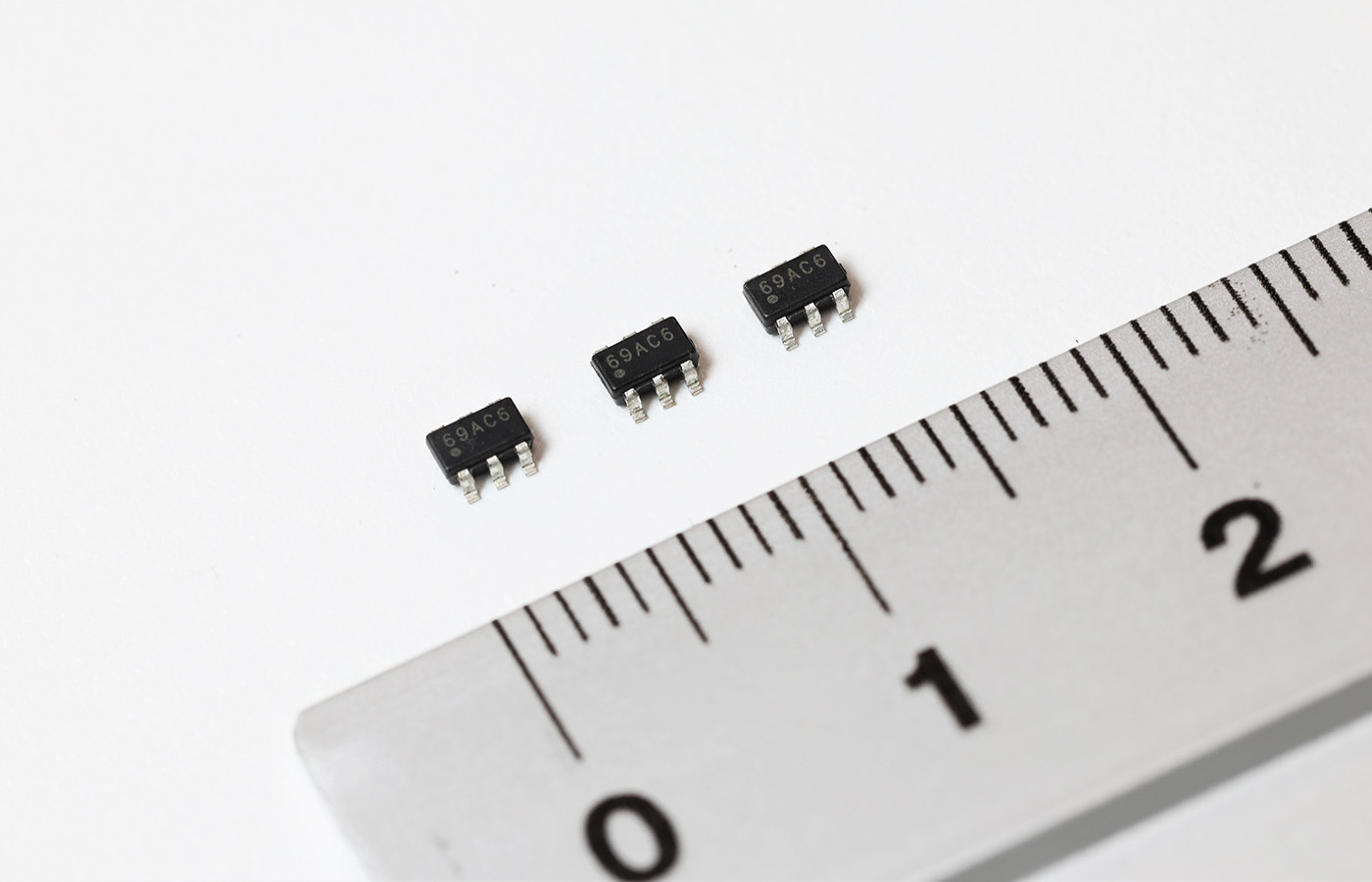

製品写真

製品画像:ミツミ電機製MM4069x

ミツミ電機製MM4069

製品仕様

対応制御方式:PWM(CCM), QR(DCM), ACF
出力電圧:3.3Ⅴ~34V
ドレイン検出端子耐圧:200V
VCC動作電圧:3.12~34V
ゲートドライブ電圧:6.8Vクランプ
動作ジャンクション温度:-40℃~150℃
パッケージ:SOT-26E
外形寸法:2.9mm×2.8mm×1.2mm(W×D×H)

MM4069 生産計画

量産開始時期:2024年8月
生産量:100万個/月
生産場所:日本
サンプル価格:100円/個(税抜き)
